一、材料堆放及產品防護

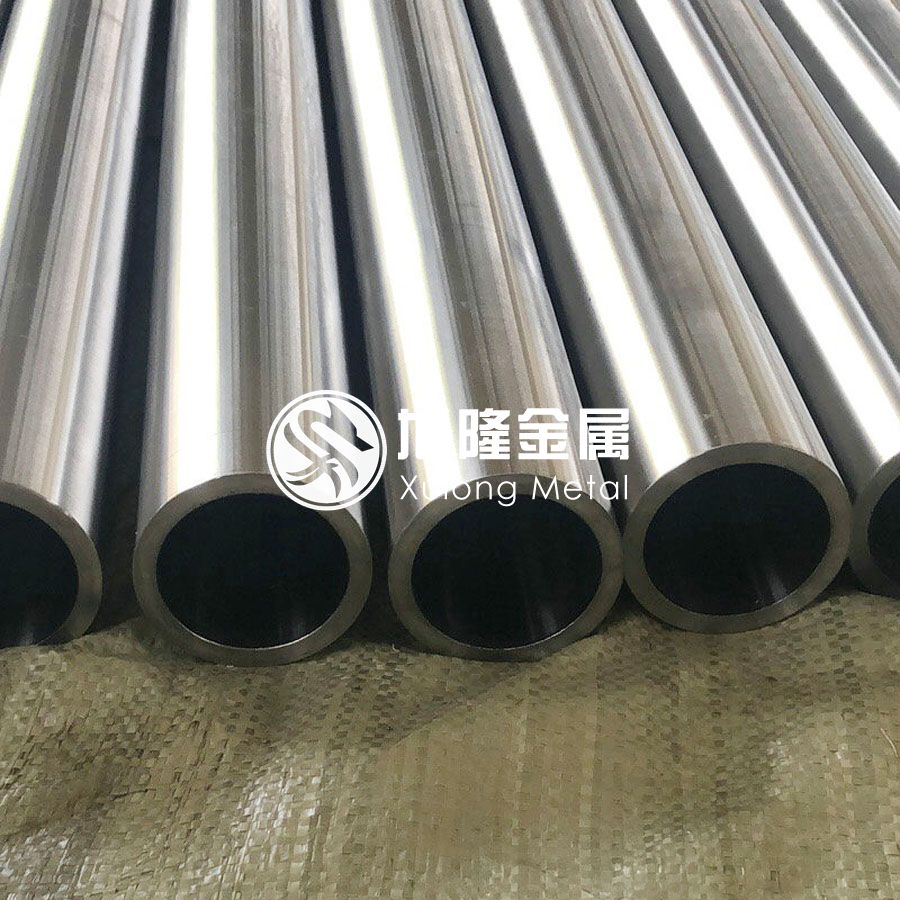

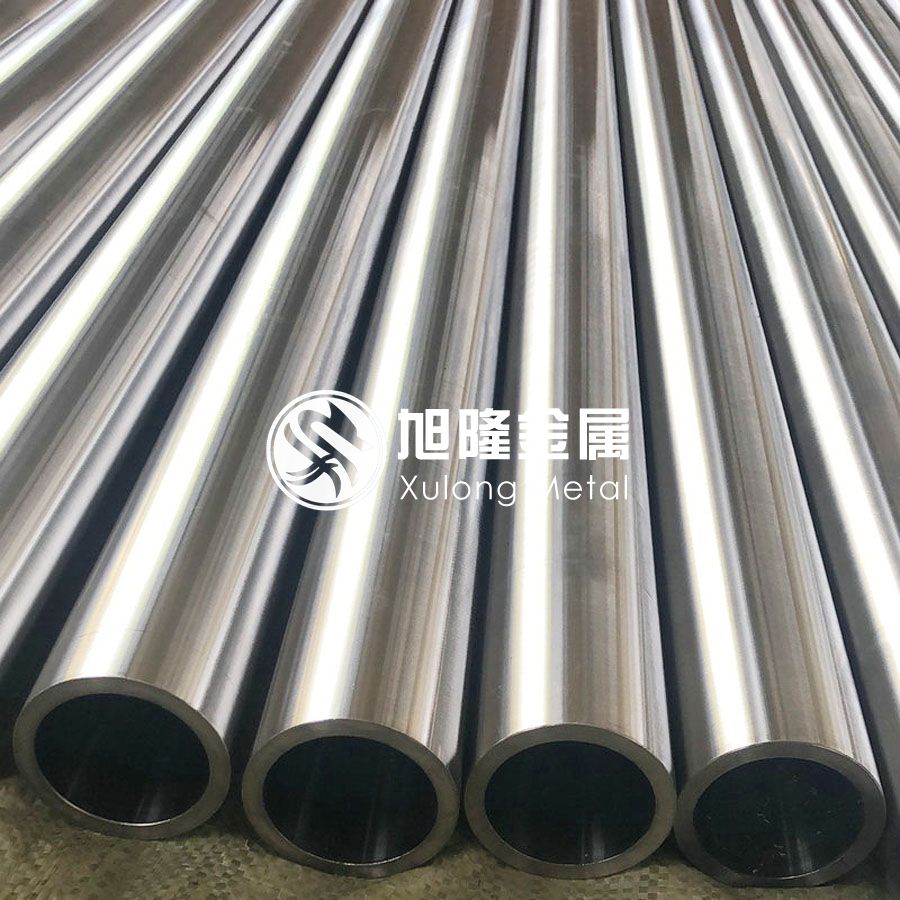

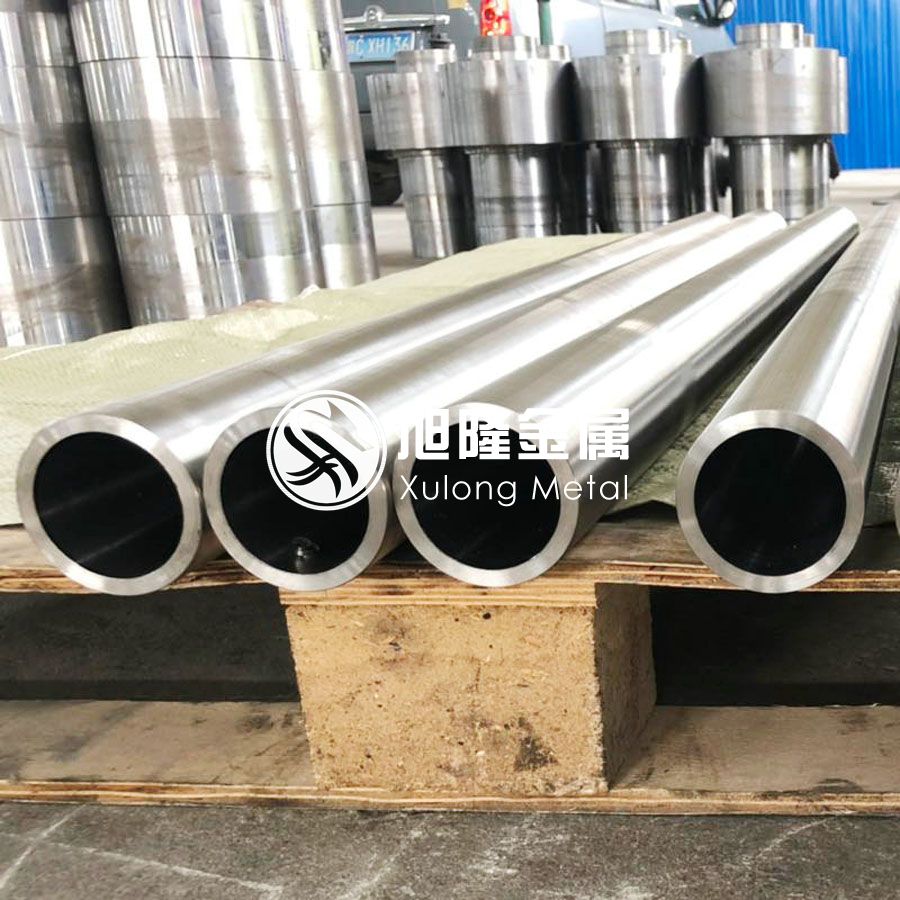

鈦管及其配件在開箱之后應妥善保管，嚴格按照場內所有分的“原材料區” “半成品＂堆放在枕木上，避免與其它材料鋼材接觸；預制階段嚴格按照施工要 求進行，使用專用場地工具專人進行加工；所有鈦管在運輸和現場安裝之前，都必須清理于凈，用塑料布纏繞包裝；閥門密封面表面涂清漆或黃油，用塑料蓋或 塑料布包扎保護 。現場安裝過程中 ， 現場不得有對鈦管產生破壞性的交叉作業。
二、鈦管道預制及安裝要求
1、所有參與施工的人員必須仔細閱圖， 熟悉管線的走向、材料選用、連接方式、安裝位置及各種技術要求。
2、管線在地面 做好深度預制，核對施工圖與施工現場后反復核算下料尺寸 ， 避免預制尺寸與現場尺寸不符 。所有與管廊碰頭管線要現場實測 。盡量減少高空固定焊 ， 固定焊焊口要留有調整量 ， 固定口所在位置要便于組對、焊接 。
3、管子在場內所劃分的 ＂切割、下料、打磨＂ 區域內進行 ， 切割表面不得過熱變色， 否則必須去掉污染層 。
4、下好料的管線及預制完的管段需用記號筆在管線清楚的標明區號 、管號、下料長度并在圖上作好標記。
6、管道安裝過程中嚴禁損壞管道。吊裝必須采用尼龍吊帶和尼龍卡扣。吊裝如果采用鋼絲繩、卡扣 ， 不得與管道直接接觸 ， 必須用木板或石棉制品予以隔離 。
三、焊接及檢驗
1、焊接材料： 焊絲： ERTi —2
保護氣： 用純度為 99. 995%, 含水量不應大于50Mgm%3的氮氣 ，對焊接熔池及焊接接頭內外表面溫度高于400 °C 的區域均采用氫氣保護 。
2 、焊前準備
1）坡口加工
鈦管切割后，采用氧化鋁砂輪機打磨出坡口，坡口角度為單邊30°士 2. 5° ' 鈍邊 0. 5—1. m5 m。加工坡口不允許使母材產生過熱變色。
2）坡口及焊絲清理
坡口及其兩側各25mm以內的內外表面進行清理， 清理程序如下 ： 磨光機打磨 — 砂紙輪拋光— 丙酮清洗 。清洗后不能直接進行焊接作業， 待坡口端面晾干后方可以作業。如不能及時焊接 ， 應用自粘膠帶及塑料布對坡口予以保護 。焊絲也用沾丙酮的海綿擦拭于凈，并存放在專用的 。
3 、焊接工藝
1）焊接時應在合格的工藝 參數范圍內選用小線能量焊接， 層間溫度不得高于 200 °C , 防止高溫時間過長晶粒長大 。
2）焊接作業均應在氫氣保護下進行： 采用焊炬噴嘴保護熔池 ， 焊炬拖罩保護熱態焊縫及近縫區的外表面，管內充氮保護焊縫及近縫區的內表面，具體措施：直徑較大的管子焊接時，管內工作人員戴上防毒面具，手持 保護罩對焊接熔池背面進行保護；直徑較小的管子或固定口焊接時，在管子 內表面距離坡口 150 — 300mm(根據可操作性取較大值）處采用可溶紙密封， 再塞入一團可溶紙防止管內氣壓過大將密封可溶紙破壞，然后充入氮氣將管內空氣排凈 。焊接前必須充分預充氮氣， 焊后應延時充氮 ， 以使高溫區充分冷卻， 防止表面氧化 。
3）焊接過程中填充焊絲應始終保持在氮氣的保護之下。熄弧后焊絲不得立即暴露在大氣中 ， 應在焊縫脫離保護時取出。焊絲如被污染、氧化變色時， 污染部分應予以切除 。
4）不得在焊件表面引弧或試驗電弧； 焊接中應確保起弧與收弧的質量； 收弧時應將弧坑填滿 ， 多層焊的層間接頭應相互錯開。
5） 除有特殊要求外， 每條焊縫應 一次連續焊完 ， 如因故被迫中斷 ， 再焊時必須進行檢查 ， 確認無裂紋后方可繼續施焊。
6）如果焊接作業時不慎出現夾鴿時， 應停止焊接作業 ， 用磨光機清除鴿點，鴿級端部重新打磨，達到要求后方可重新進行焊接作業，要求與開始焊接作業相同 。
7）鈦管焊接環境若出現下列情況之一， 而未采 取防護措施時應停止焊接：
風速> 2m/s
相對濕度大于 90 %
下雨下雪；
溫度低于 0 °C 。
8）焊縫返修工藝與原焊接工藝相同。同一部位的返修次數不得多于兩次， 若需二次返修時 ， 應制定返修措施 。經焊接責任工程師批準后進行， 并應在施工記錄種注明 。
4、焊接檢驗
1）焊工應對焊好的焊道表面進行清理 ， 要求外觀良好 。寬度以每邊蓋過坡口邊緣 2mm為宜 ， 角焊縫的焊腳高度符合設計規定 ， 外形平穩過渡 。表面質量應符合下列要求：
不允許有咬邊、裂紋、未熔合、氣孔、夾渣、飛濺存在；
焊縫余高 ： 當壁 厚小于5mm時， 為 0—1. 5mm; 當壁 厚大于5 mm時， 為1—2mm。
焊縫表面錯邊量不應大于壁厚的1 0%, 且不大于 1mm。
2）底層焊道均應進行滲透檢驗， 檢測方法按《壓力容器無損檢測》JB47 30執行， 以無裂紋和其他任何表面缺陷為合格。
3）對每道焊縫表面進行色澤檢查 ， 合格標準如下：
| 焊遞顏色 | 保護效果 | 質量 |
| 銀白色 | 優 | 合格 |
| 金黃色 | 良 | 合格 |
| 紫色（金屬光澤）注蘭色（金屬光澤） | 低溫氧化，表面污染 | 合格 |
| 高溫氧化，污染嚴重，焊 縫性能下降 | 不合格 | |
| 灰色（金屬光澤） | 保護不好 | 不合格 |
| 暗灰色 | ||
| 灰白色 | ||
| 黃白色 |
注： 區別低溫氧化和高溫氧化的方法宜采用酸洗法。經酸洗能除去紫色、蘭色者為低溫氧化， 除不掉者為高溫氧化， 酸冼技術條件見下表 。
| 酸洗液配方 | 2—4%HF+30- 40 %HNOi+余量水（體積比 ） |
| 酸洗液溫度 | 不高于60 °C |
| 酸洗時間 | 2-3 分鐘 |
注： 酸冼后立即用清水沖冼于凈、諒晾干 。
4）PT 檢驗對根部焊 道進行 PT 檢驗， 以無裂紋及其他表而缺陷為合格 。
5）RT 檢驗所有焊 道 100%RT 探傷，檢測方法按＜＜壓力容器無損檢測〉YJ B4730執行。
四、施工質量控制
在公司項目部“質保體系”的監督下，由管道公司組建的“特種鋼施工技術管理小組” 對特種施工進行質量、計劃、進度、文明施工全面監控。
